Ingeniería mecánica aplicada a la relojería gigante y fina: diseño, transmisión de energía, precisión y expresión técnica

1. Introducción

La relojería mecánica es una tecnología destinada a transformar una cantidad limitada de energía en un movimiento periódico y regulado. En términos de ingeniería, un reloj puede analizarse como un sistema compuesto por una fuente de energía, un mecanismo de transmisión, un órgano regulador y un indicador. La exactitud del conjunto depende tanto del diseño geométrico como de la calidad de los materiales, la lubricación, el acabado superficial y las condiciones de funcionamiento.

La relojería gigante y la relojería fina comparten principios físicos, pero operan en escalas muy diferentes. Un reloj monumental puede utilizar pesas de gran masa, ruedas dentadas de considerable diámetro y estructuras sometidas a cargas elevadas. Un reloj de alta gama, en cambio, puede contener cientos de componentes en un volumen reducido, con piezas cuya fabricación exige operaciones micromecánicas, control dimensional y acabados manuales.

2. Diferencias entre relojería gigante y fina

Aspecto	Relojería gigante	Relojería fina
Escala	Mecanismos grandes, visibles y estructurales	Componentes miniaturizados y densamente integrados
Fuente de energía	Pesas, contrapesos, motores auxiliares o sistemas de remontaje	Muelle real manual o rotor automático
Transmisión	Ejes largos, ruedas de gran diámetro y estructuras portantes	Ruedas y piñones micromecánicos
Problema principal	Cargas, deformación, vibración y ambiente	Fricción, tolerancias, amplitud y estabilidad de marcha
Regulación	Péndulo, resonador o sistema electrónico de sincronización	Volante-espiral, escape y sistemas de ajuste
Mantenimiento	Inspección estructural y conservación del conjunto	Limpieza, lubricación, regulación y sustitución de componentes
Valor técnico	Función pública, monumental, astronómica o arquitectónica	Precisión, complejidad, miniaturización y acabado artesanal

En los relojes monumentales, la ingeniería debe considerar la interacción entre el mecanismo y el edificio que lo soporta. La dilatación térmica, la humedad, las vibraciones, el viento y la variación de la carga pueden afectar el funcionamiento. La estructura debe conservar la alineación de los ejes y evitar deformaciones que alteren el engrane.

En la alta relojería, el tamaño reducido no simplifica el problema: lo hace más sensible. Una pequeña variación en el espesor de un componente, una irregularidad en un pivote o una cantidad excesiva de aceite pueden modificar significativamente el rendimiento.

3. Arquitectura mecánica de un reloj

3.1. Fuente de energía

En un reloj mecánico, la energía suele almacenarse mediante un muelle real o mediante una pesa. El muelle real almacena energía elástica cuando se le da cuerda; la pesa almacena energía potencial gravitatoria al elevarse. La energía potencial de una pesa puede expresarse como:

$E = mgh$

donde $m$ es la masa de la pesa, $g$ la aceleración de la gravedad y $h$ la altura de elevación. En la relojería gigante, la energía se libera lentamente mediante un sistema de engranajes y un escape. En la relojería fina, el muelle real debe entregar un par relativamente estable; para compensar su variación se utilizan barriletes optimizados, fusées o mecanismos de regulación del par.

3.2. Tren de engranajes

El tren de engranajes transmite la energía desde la fuente hasta el escape y divide el movimiento en diferentes velocidades. Para dos engranajes, la relación de velocidad ideal se expresa como:

$\frac{\omega_1}{\omega_2} = \frac{z_2}{z_1}$

donde $\omega_1$ y $\omega_2$ son las velocidades angulares, y $z_1$ y $z_2$ los números de dientes. En los relojes gigantes es fundamental evitar la flexión de los árboles y la desalineación; en los finos, el reto consiste en fabricar ruedas ligeras, rígidas y equilibradas.

3.3. Escape

El escape permite que el tren de engranajes avance de manera controlada y, al mismo tiempo, entrega impulsos periódicos al órgano regulador. En un escape de áncora suizo, la rueda de escape interactúa con las paletas del áncora. Su rendimiento depende de la geometría de los dientes, los ángulos de contacto, la presión, la lubricación y la calidad superficial.

3.4. Órgano regulador

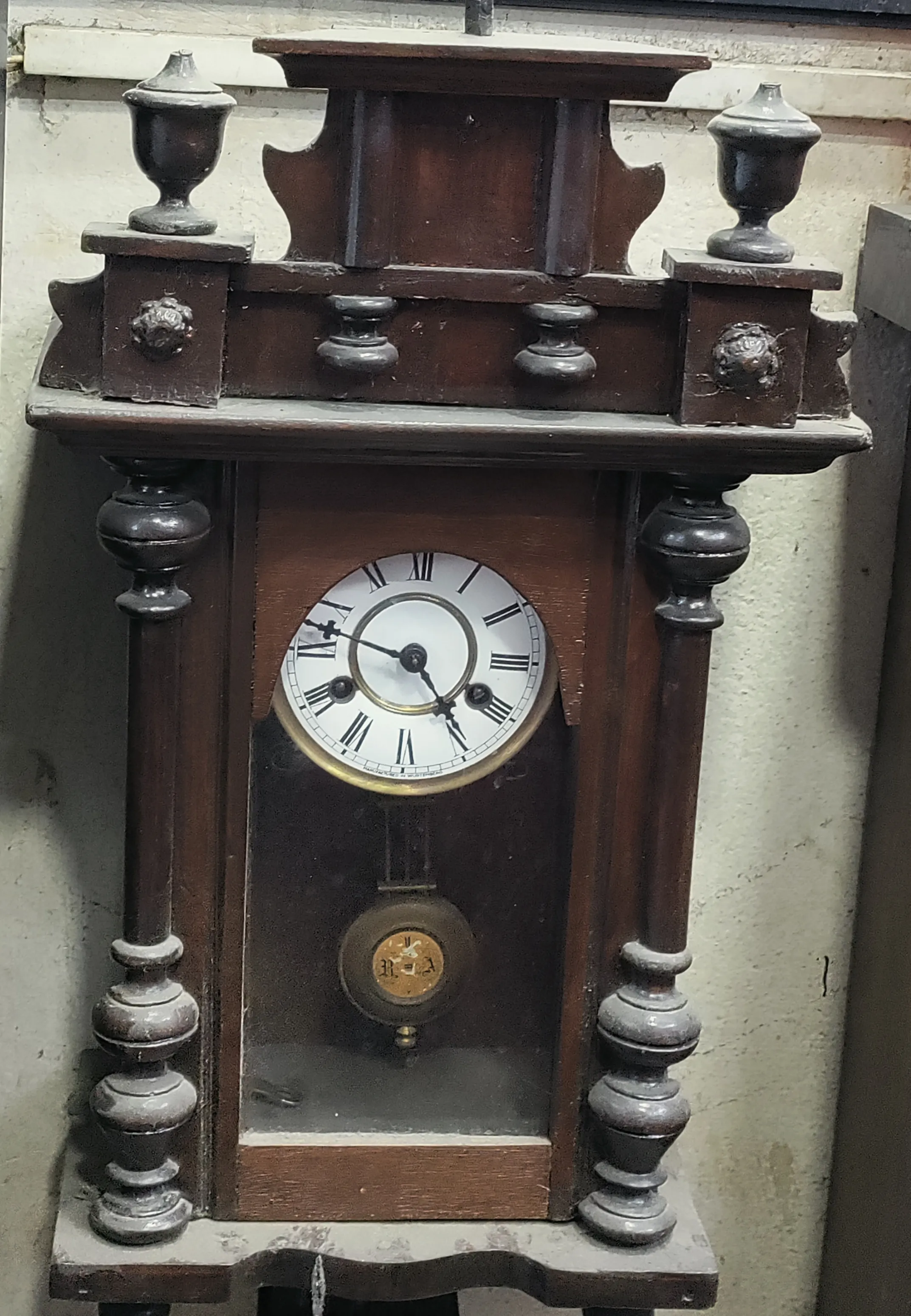

En los relojes monumentales tradicionales, el regulador suele ser un péndulo. Para un péndulo ideal, el período aproximado se expresa como:

$T = 2\pi \sqrt{\frac{L}{g}}$

donde $T$ es el período, $L$ la longitud efectiva del péndulo y $g$ la aceleración de la gravedad. Un péndulo real está afectado por la amplitud, la temperatura, la resistencia del aire y la fricción.

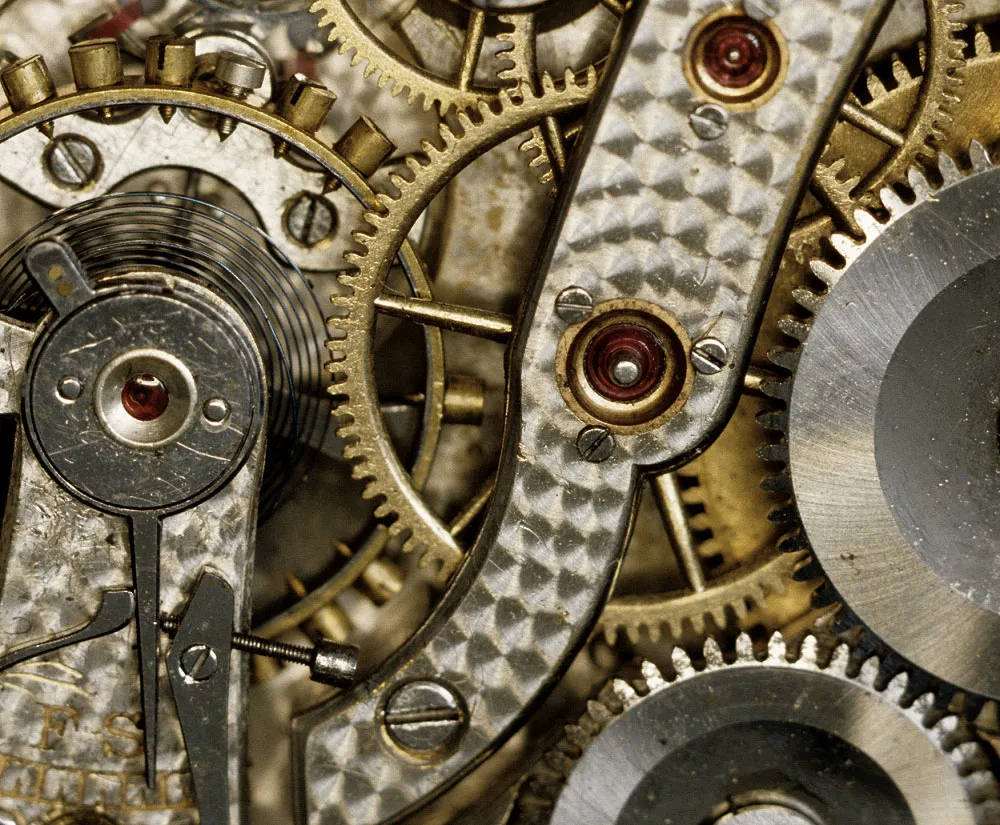

En un reloj de pulsera, el volante y el espiral forman un oscilador mecánico. El período depende, de forma simplificada, del momento de inercia del volante y de la rigidez del espiral:

$T \approx 2\pi \sqrt{\frac{I}{\kappa}}$

donde $I$ es el momento de inercia y $\kappa$ la rigidez torsional del espiral.

4. Tribología: fricción, desgaste y lubricación

La tribología estudia la fricción, el desgaste y la lubricación entre superficies en contacto. Un movimiento mecánico contiene numerosas interfaces móviles: pivotes, cojinetes, dientes de engranajes, paletas, muelles y superficies de deslizamiento. La fricción provoca pérdida de energía y puede reducir la amplitud del órgano regulador; el desgaste modifica la geometría de los componentes.

Desde la perspectiva del diseño mecánico, las estrategias para reducir pérdidas incluyen:

• Disminuir la rugosidad de las superficies.
• Optimizar la geometría de los dientes y pivotes.
• Utilizar cojinetes de piedra o materiales de baja fricción.
• Controlar las holguras.
• Reducir la masa de las ruedas sin comprometer su rigidez.
• Seleccionar lubricantes compatibles con los materiales.
• Proteger el mecanismo contra polvo y humedad.

5. Materiales y fabricación

La relojería fina combina materiales tradicionales y modernos. El latón se utiliza en platinas y ruedas por su mecanizabilidad y estabilidad dimensional; el acero aparece en muelles, ejes y tornillos; las piedras sintéticas (especialmente el rubí) se usan como cojinetes por su dureza y baja resistencia al desgaste. En la relojería contemporánea también se emplean silicio, cerámicas técnicas, aleaciones antimagnéticas, titanio y materiales compuestos.

La fabricación de componentes relojeros exige torneado de pivotes y ejes, fresado, corte de dientes, perforación micromecánica, pulido, tratamientos térmicos, recubrimientos superficiales, control dimensional y equilibrado de componentes rotatorios.

6. Relojería gigante: problemas de diseño e ingeniería

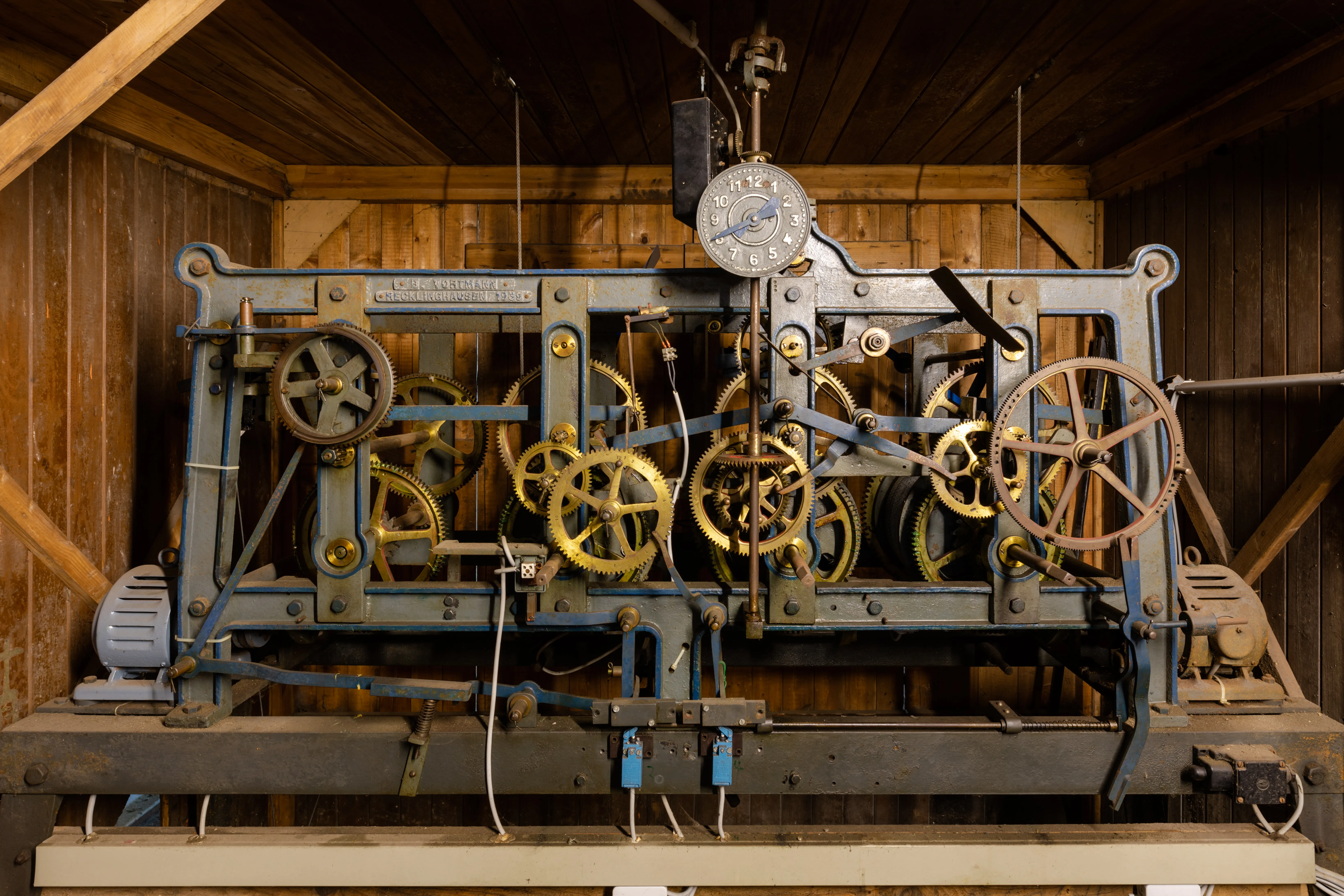

Los relojes de torre y monumentales constituyen sistemas de gran escala. Sus principales problemas de ingeniería son la transmisión de potencia, la estabilidad estructural y la regulación bajo condiciones ambientales variables.

6.1. Cargas y estructuras

Una rueda de gran diámetro puede estar sometida a esfuerzos considerables. Las cargas principales incluyen el peso de las pesas y contrapesos, el par transmitido por los engranajes, las cargas de los martillos de sonería, las vibraciones, las deformaciones térmicas y la influencia del viento y de la estructura arquitectónica.

6.2. Péndulo y ambiente

El período del péndulo puede cambiar con la temperatura porque su longitud varía. Por eso se han desarrollado péndulos compensados térmicamente y sistemas de regulación mediante pequeños ajustes de masa o longitud. La humedad y la corrosión también afectan el funcionamiento, y la restauración debe conservar la lógica mecánica original del conjunto.

7. Alta relojería y complicaciones

La alta relojería fina se caracteriza por la integración de mecanismos adicionales conocidos como complicaciones. Entre las más importantes se encuentran el calendario perpetuo, el cronógrafo, la repetición de minutos, las fases de la Luna, el indicador de reserva de marcha, la ecuación del tiempo y el tourbillon.

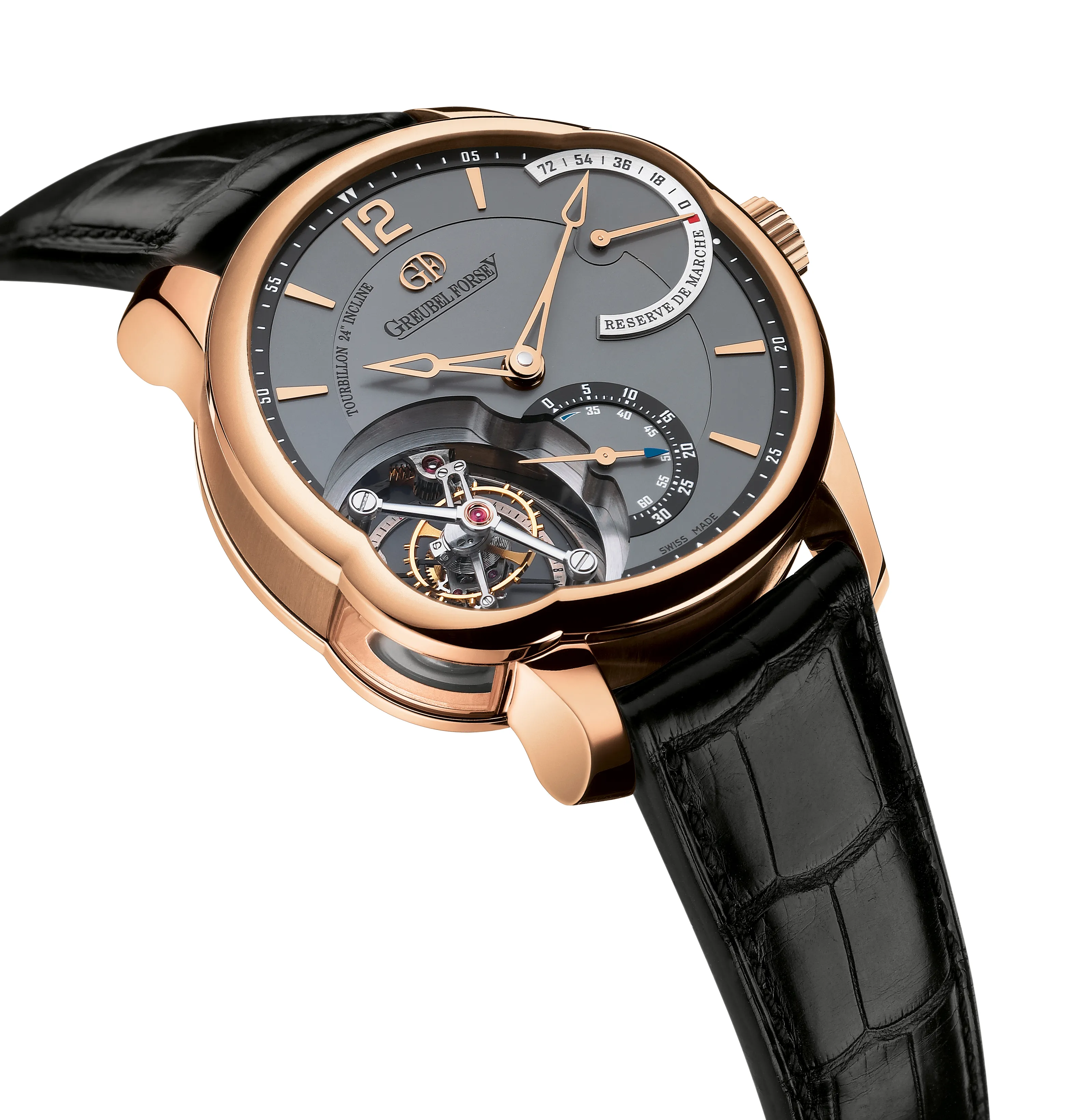

El calendario perpetuo utiliza una programación mecánica que representa la duración irregular de los meses y el ciclo de los años bisiestos. El tourbillon, patentado por Abraham-Louis Breguet en 1801, coloca el órgano regulador dentro de una jaula giratoria para reducir los errores producidos por la posición constante de un reloj de bolsillo.

8. Precisión, regulación y metrología

La precisión de un reloj no depende de un único componente, sino de la interacción entre el sistema de energía, el tren de engranajes, el escape, el oscilador, la temperatura, la posición y el estado de lubricación. Las principales variables de control son la marcha diaria, la amplitud del volante, el error de posición y la sensibilidad térmica.

La norma ISO 3159:2009 establece la definición de cronómetro de pulsera con oscilador de volante-espiral y especifica los requisitos mínimos aceptables. La certificación COSC se basa en esta norma para evaluar cronómetros mecánicos. Es importante distinguir entre reloj mecánico, alta relojería y cronómetro: un cronómetro es un reloj que cumple requisitos de precisión certificados por una autoridad competente.

9. Conclusión

La ingeniería mecánica constituye la base estructural y funcional de la relojería gigante y fina. Sus principios se manifiestan en el almacenamiento de energía, el diseño de engranajes, el control del escape, la fabricación de componentes, la selección de materiales y la regulación del oscilador.

La relojería gigante exige resolver problemas de carga, estabilidad, deformación y condiciones ambientales. La relojería fina requiere dominar la miniaturización, la tribología, el equilibrado, la fabricación de precisión y la integración de complicaciones. La alta relojería puede considerarse una forma de ingeniería mecánica de precisión con una dimensión artística: su valor reside en la capacidad de convertir energía almacenada en un movimiento regular, continuo y medible.

Videos

Referencias

Daniels, G. (2011). Watchmaking (ed. rev.). Philip Wilson Publishers.

Fléchon, D. (s. f.). The Mastery of Time: A History of Timekeeping, from the Sundial to the Wristwatch. Fondation de la Haute Horlogerie.

Landes, D. S. (1983). Revolution in Time: Clocks and the Making of the Modern World. Viking.

Reymondin, C.-A., Monnier, G., Jeanneret, D., & Pelaratti, U. (1999). The Theory of Horology. Swiss Federation of Technical Colleges.

International Organization for Standardization. (2009). ISO 3159:2009: Timekeeping instruments — Wrist-chronometers with spring balance oscillator. ISO.

Contrôle Officiel Suisse des Chronomètres. (s. f.). The COSC certification: a label built on quality, rigor and impartiality. https://www.cosc.swiss/cosc-label-quality

École Polytechnique Fédérale de Lausanne. (s. f.). Tribological Approach to the Watch Movements [Tesis doctoral]. https://infoscience.epfl.ch/entities/publication/0ee042e8-b9d7-4cb6-b5a7-e612eb00b74f

Seiko Museum. (s. f.). Breguet and the invention of the tourbillon / perpetual calendar. https://museum.seiko.co.jp/en/knowledge/inventors_03/

Duque Ramírez, D. A. (2026). Ingeniería mecánica en la relojería gigante y fina. Universidad Nacional Experimental del Táchira (UNET).
